概要
Kvant ベストセラーシリーズのIPモデル

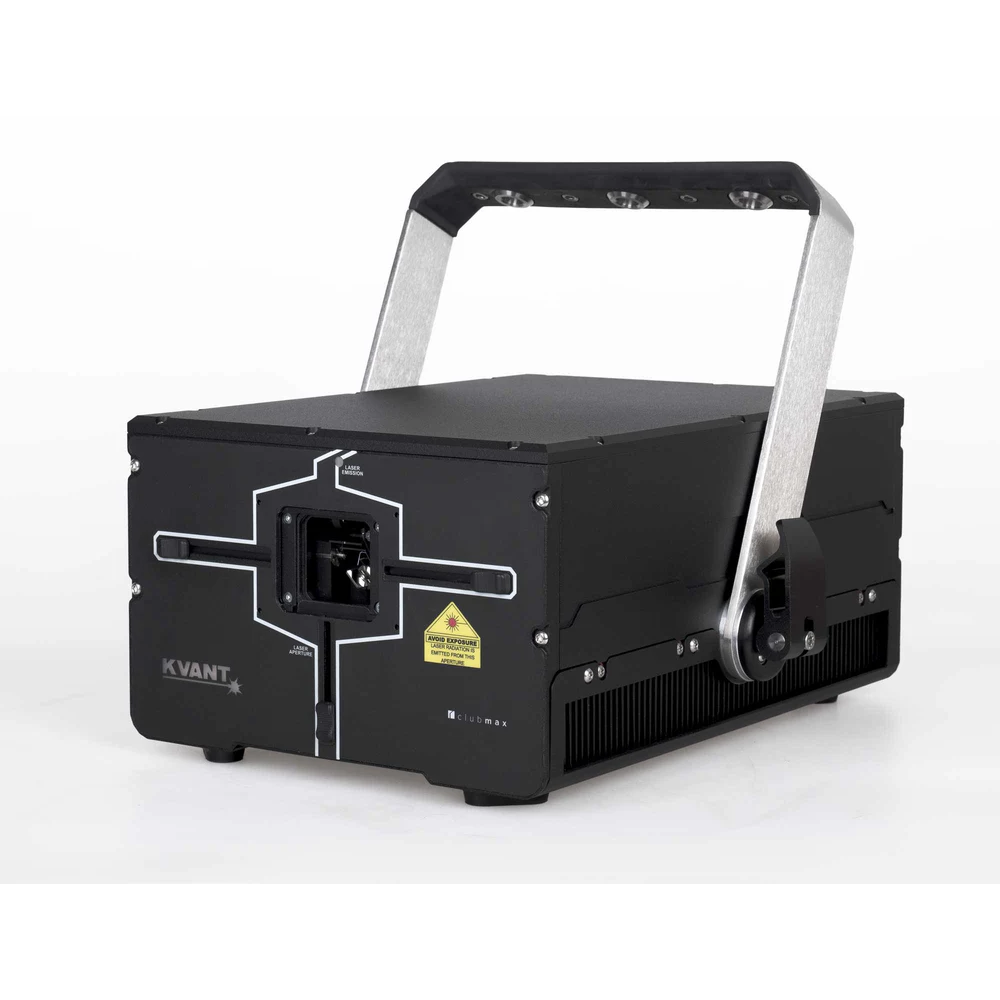

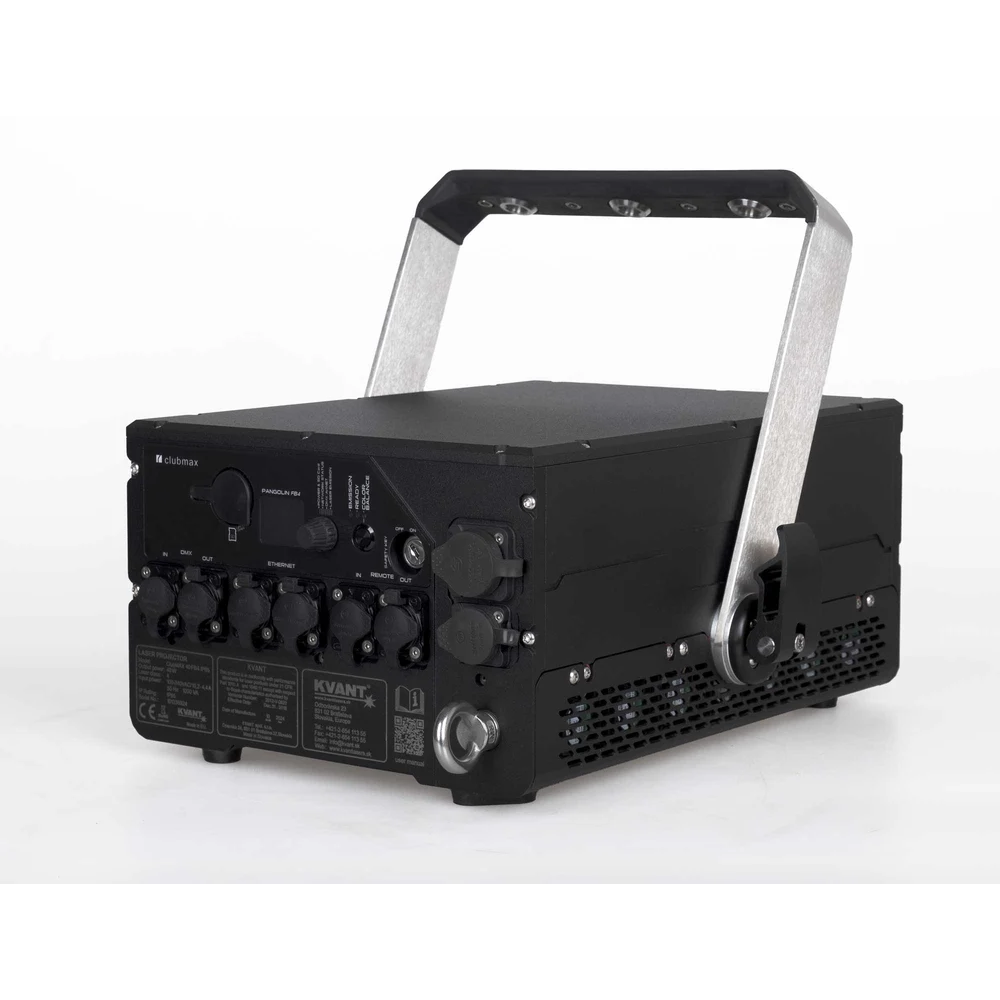

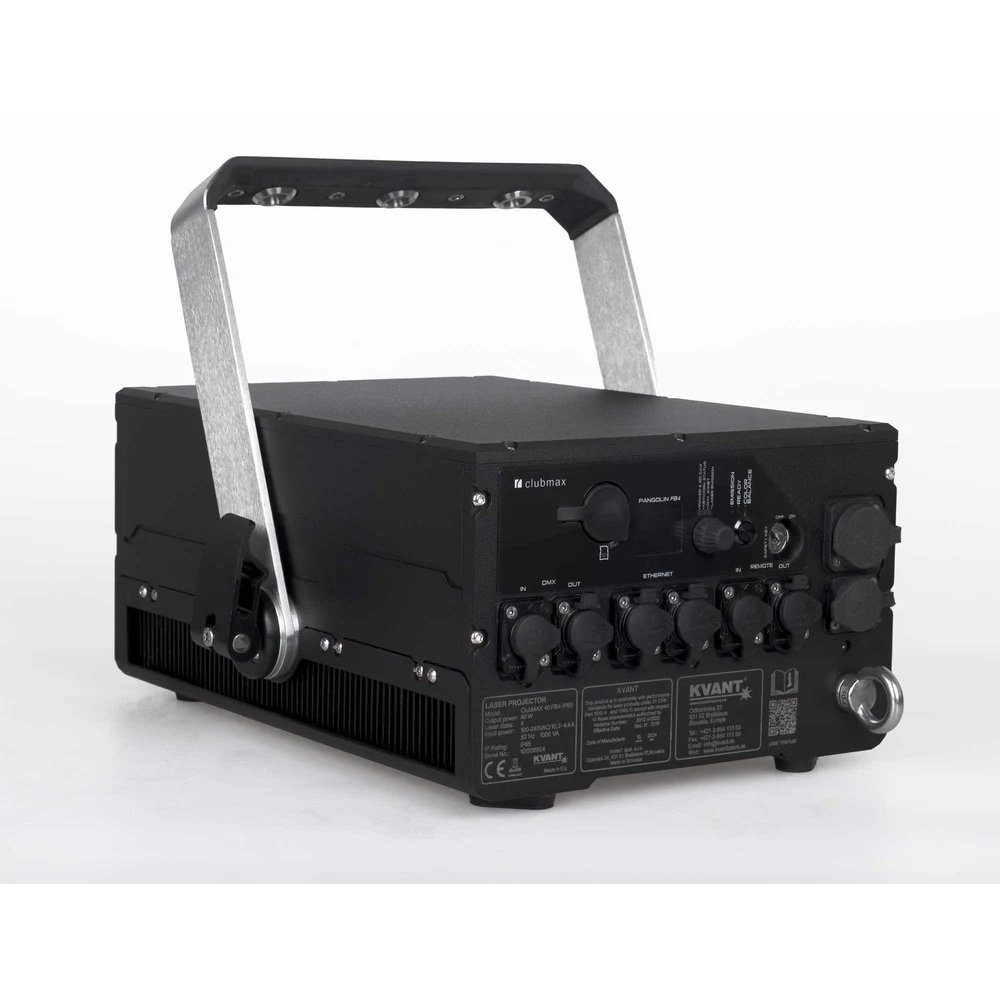

Clubmaxシリーズのハウジングを再設計し、耐久性の高いものにしました。
完全防水で、IP65 規格に認定されています。これにより、雨や湿気の多い環境でも心配なく使用できるようになりました。
このモデルには、迅速かつ簡単にビーム調整を行うための電動ダイクロイックフィルターが取り付けられています。

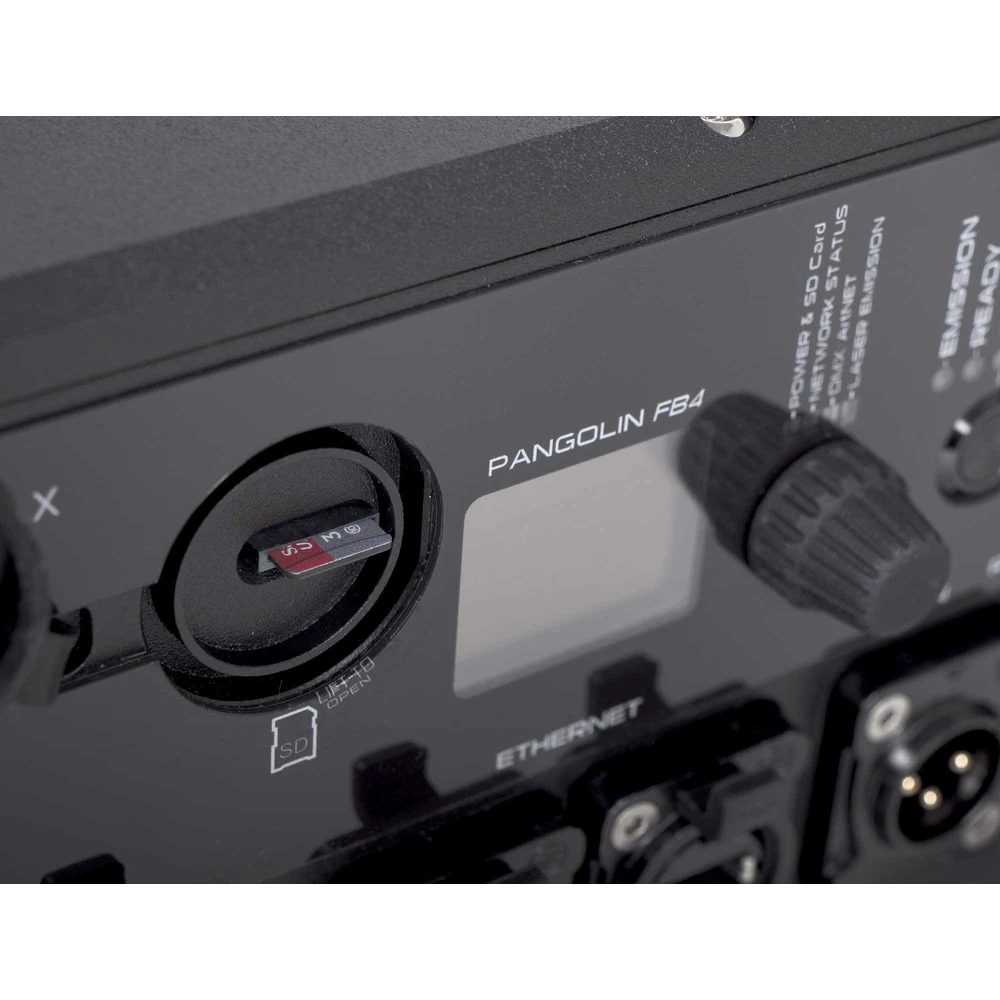

FB4内蔵

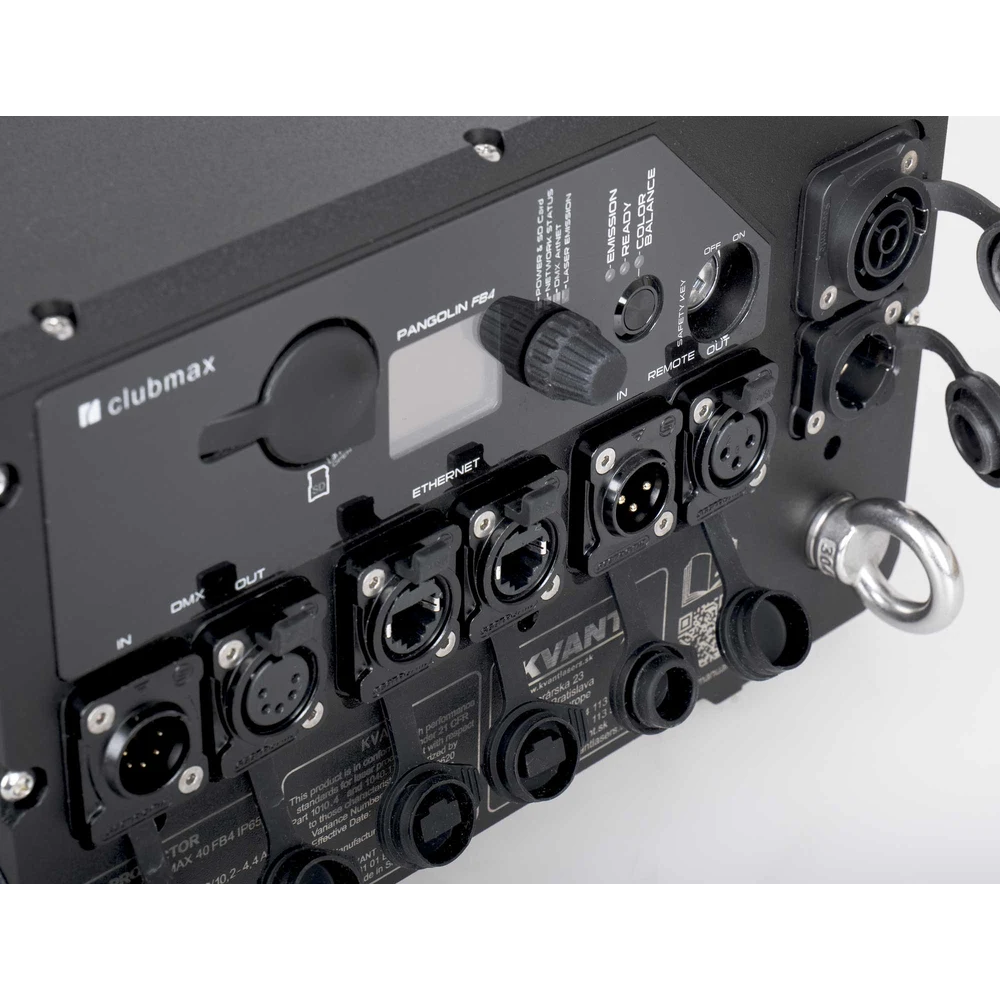

KVANT レーザーには、カスタマイズされた FB4-SK ハードウェアが内蔵されています。これは FB4 の独自バージョンであり、DMX、ArtNET、sACN、およびタイムコードを介して照明コンソールから直接制御が可能です。 FB4-SK は、常設設置に最適な「スタンドアロン自動」モードで実行するように設定することもできます。 また、すべての Pangolin ソフトウェアと互換性があります。 FB4-SK システムには、Pangolin の QuickShow ソフトウェアが無料で含まれています。
特徴
主な特徴

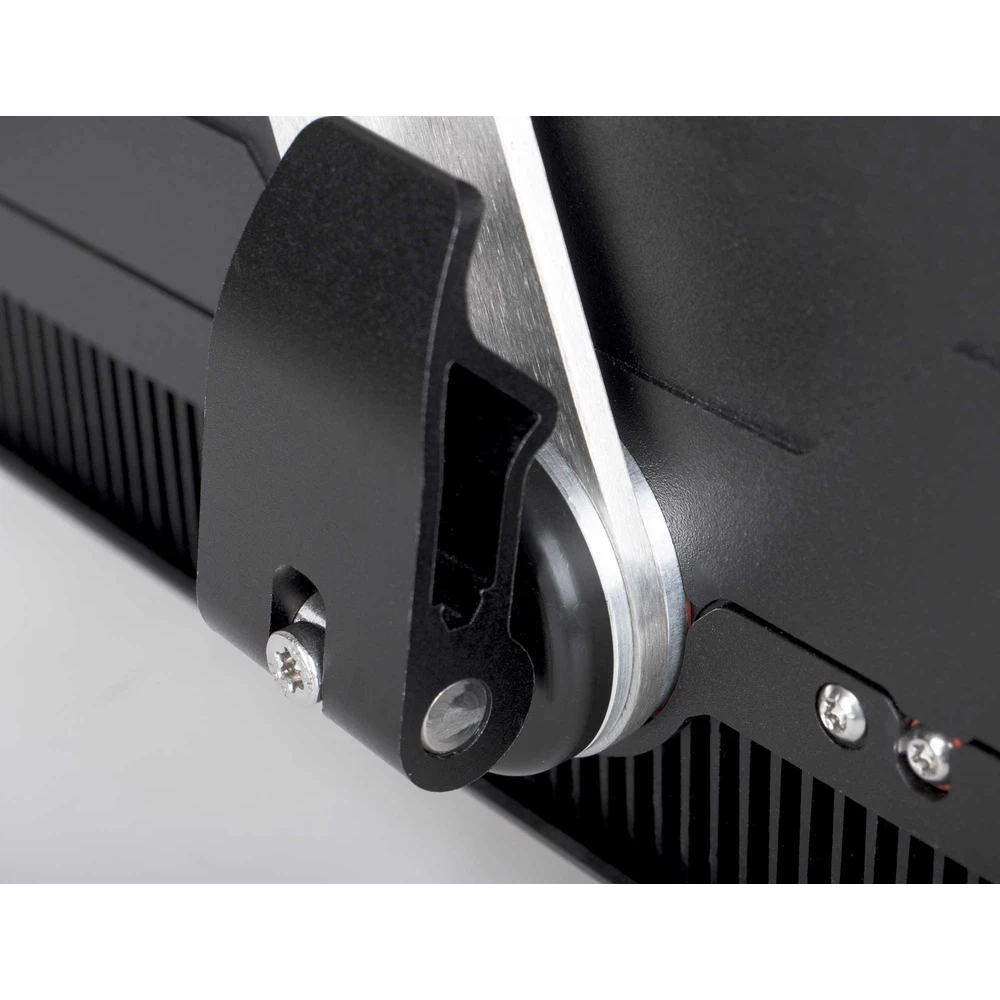

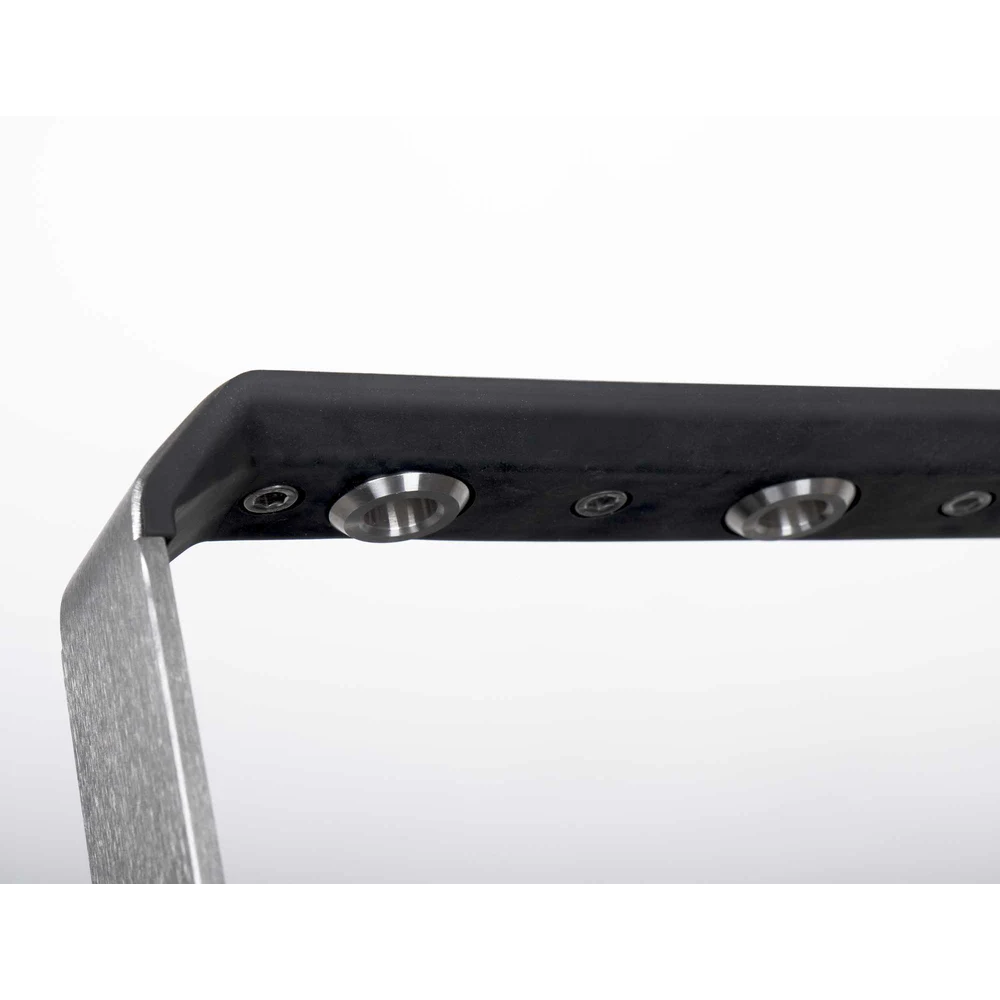

コンパクトで堅牢なハウジング
耐久性、冷却性に優れており、内部を埃やその他の侵入から密閉するように設計されています。
ダイオードレーザー
ダイオードレーザーは、極端な温度、長時間でも信頼性と安定性が高いことで知られています。すべての Clubmax システムには、ダイオードを唯一の弱点である静電気から保護する特許取得済みの「Lasorb」モジュールも付属しています。これにより、ダイオードレーザーの寿命が長くなり、明るさを維持することができます。
Compact 506 Scanners
広角でも驚くべきビーム性能を提供し、多用途のレーザーシステムを 1 つのパッケージで実現することが可能です。
カラーバランス補正モード
2 つのカラーモードが付属しており、デフォルトモードはフルパワーで、クールな白の外観を持つ強力でパンチの効いたカラーを提供します。また、完璧なカラーを提供するカラーバランスモードに切り替えることもできます。3W から 40W までの Clubmax レーザーのすべてのモデルは、フルパワーモードでもカラーバランスモードでもまったく同じに見えます。
付属品
本体
フライトケース
電源ケーブル 1.5m
Ethernetケーブル 10m
E-STOPリモート
セーフティーキー
USBマニュアル
レーザー証明書
Quickshow
仕様
| タイプ | 半導体レーザーダイオード |フルカラーRGBレーザープロジェクター |
| 適正 | 大規模屋内および中型屋外レーザーディスプレイ |
| システム | FB4-SK [イーサネット、ArtNet、DMX、ILDA | PC、照明卓またはオートプレイ] |
| 安全性 | EN 60825-1 [tested by TÜV SÜD], FDA |
| 重量[kg] | 19 |
| 寸法[W×H×D] | 265 x 179 x 395 |
| 出力[W] | 17.5 |
| R | G | B[W] | 4 | 5.5 | 9 |
| 波長 [nm、±5nm] | 638 | 525 | 455 |
| ビームサイズ[mm] | 7×7 |
| ビーム拡散 [mrad] | <1.1 |
| モジュレーション | アナログ 100kHz |
| スキャナ | 30 Kpps @ 8° |
| 電源 | 100-240/50-60Hz | Neutrik powerCON TRUE1 |
| 消費電力 | 最大1200VA |
| 動作環境[℃] | 5-28 |
| 製品内容 | 電源ケーブル 1.5m Ethernet RJ45ケーブル 10m E-STOPリモート/ E-STOP用10mケーブル(3pinXLR) セーフティーキーx4 / USBメモリ(ユーザーマニュアル) ※QuickShowソフトウェアは無料でダウンロード可能 |

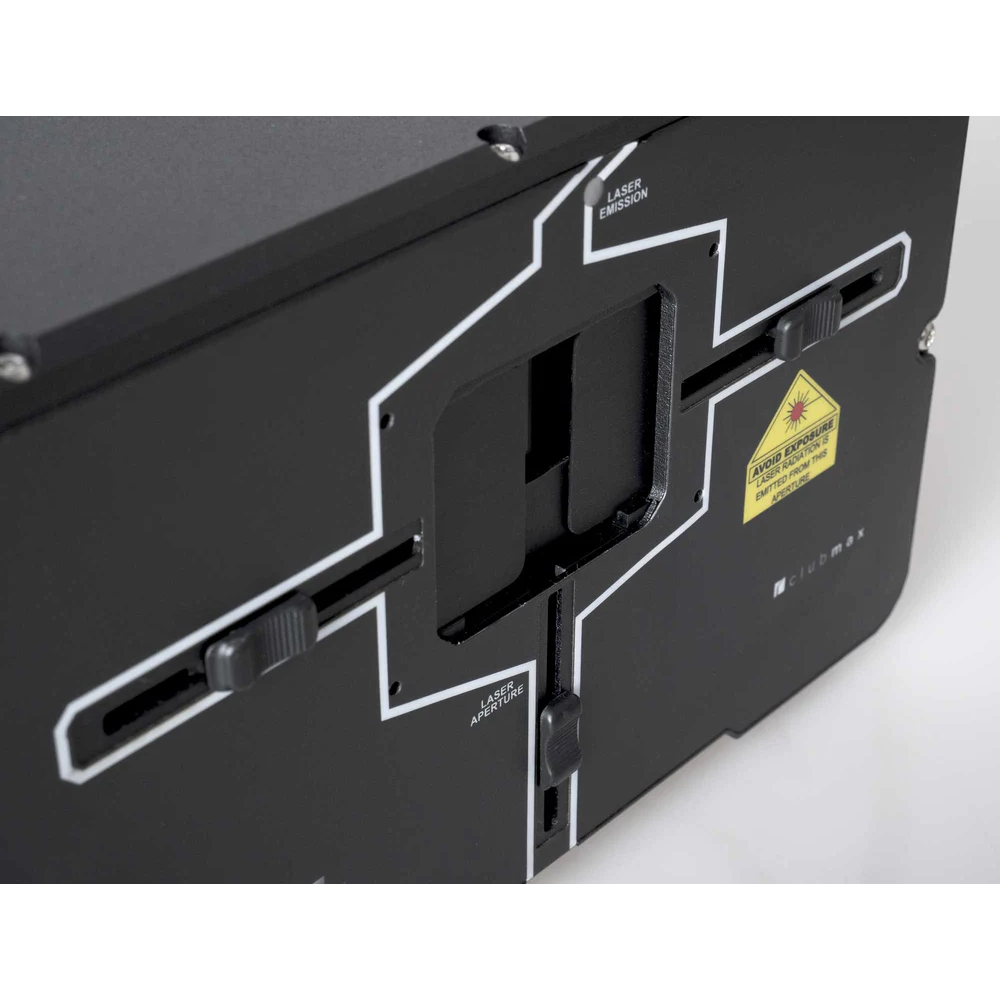

| 搭載機能 | FB4インターフェース機能 ・各色の出力調整 ・X/Y反転、サイズ、ポジション調整 ・システムの基本的な設定や調整が可能 システムオーバーロード保護機能 4方向開口マスキングプレート内蔵。 電動ダイクロイックフィルター オプティカルベンチ統合スロット |
| セーフティ機能 | キー付きインターロック エミッションディレイ 磁気インターロック スキャンフェイルセーフティ 高速メカニカルシャッター[反応時間<20ms], 開口部調整可能なマスキングプレート リモートキー付緊急停止システム 手動RESTARTボタン |
※2ビーム拡散合計は、すべての個々の色の平均値から算出されております。各色の拡散は、
1. 円形ビームの断面の FWHM、または
2. 長方形ビームの水平および垂直拡散の平均値から算出されております。
